Descripción

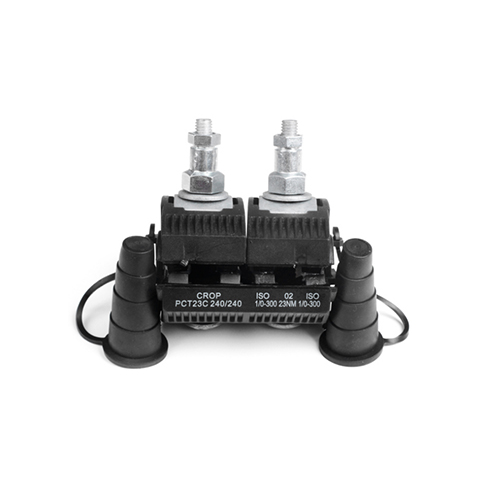

CONECTOR DENTADO DOBLE PARA CONDUCTOR DE 50/150-50/150 MM (1/0-300 A 1/0 – 300 AWG)
Descripción
Conector dentado doble para conductor para BT abc así como conexiones a núcleos de cables de acometida y alumbrado. La cabeza del tornillo del perno se romperá cuando se haya alcanzado el par correcto. A través de tal disposición, los conectores de perforación del aislamiento deberán ser adecuados, probados y garantizados para su instalación en líneas energizadas. El cuerpo del Conector dentado doble debe estar hecho de un material aislante mecánicamente fuerte y resistente a la intemperie que también tenga características resistentes a los rayos UV. El perno de sujeción y la tuerca de apriete asociada deben estar hechos de acero inoxidable y la operación de apriete solo requerirá herramientas estándar.
| Modelos | JBC-0 | JBC-1 | JBC-2 | PCT23C 240-240 |
| Línea principal (mm²) | 25-70 | 35-70 | 35-150 | 50-240 |
| Línea de servicio (mm²) | 6-35 | 6-35 | 35-150 | 50-240 |
| Bolt No. | 1 | 1 | 1 | 2 |
| Torque (Nm) | 10NM | 13NM | 17NM | 23NM |
| Observaciones | ISO to ISO | ISO to ISO | ISO to ISO | ISO to ISO |
Material de los Conector dentado doble
Cuerpo: Poliamida 66 termoplástica con fibra de vidrio
Puente de conexión: Cobre estañado, Latón estañado, Al
Piezas de sellado: PVC flexible
Tapa final: PVC flexible
Grasa: gel de sílice
Perno: Acero galvanizado en caliente, grado 8.8
Arandela, Tuerca: Acero galvanizado en caliente
Tuerca fusible: Aleación de zinc
El conector debe estar equipado con placas de contacto adecuadas para operar tanto en conductores de cobre como de aluminio. Las placas deberán tener dientes de contacto de clasificación adecuada que penetrarán el aislamiento y asegurarán la conexión deseada una vez que se apriete el perno ‘sin tensión’. Tanto el aislamiento del conductor principal como el de ramal se perforan mediante la acción de un solo perno. El conector debe tener una tapa de sellado flexible autoalineable para proteger el cable derivado.
Condiciones de servicio: <1 kV, 50/60 Hz, -10 °C a 55 °C
Estándar: IEC 61284, EN 50483, IRAM2435, NFC33 020
Producto relacionado de Conector Doble Dentado
Características del conector de perforación.
• Prueba de estanqueidad al agua a una tensión de 6 kV durante 30 min en un baño de agua
• Los pernos de apriete libres de potencial permiten instalaciones seguras en líneas de vida
• Bimetálica, adecuada para conductores de aluminio y cobre
• Tuerca de cabeza cortante de cuello largo de 13 mm que garantiza instalaciones confiables
• Componentes no aislados, tapa final unida al cuerpo
• Material aislante hecho de polímero reforzado con fibra de vidrio resistente a la intemperie y a los rayos UV
